- Obiect contract:
Retea de Senzori Wireless
- Beneficiar:
Universitatea Politehnica Bucuresti (UPB)
- Data punere in functiune sistem:
27.Nov.2015
- Structura sistemului livrat:
2 x Nod telemetric
Componenta:
- 2 x RTU tip ADCON A753 UHF (Remote Terminal Unit = RTU);
- 1 x Senzor presiune barometrica BP1;
- 2 x Pluviometru RG1;
- 2 x Radiatie solara SP-LITE;
- 2 x Senzor viteza & directie vant VENTO 1;
- 2 x Senzor temperatura & umiditate aer SEN-R;
- 2 x Panou solar;
1 x Statie de baza telemetrica amplasat la sediul UPB
Componenta:
- 1 x Concentrator de date (gateway) de tipul Adcon A850, cu modem radio A440;
- 1 x Server pentru prelucrarea si afisarea datelor culese de concentratorul de date;
- 1 x licenta software de tipul Adcon addVANTAGE Pro 6.4 server.
4 x Placa procesare/dezvoltare + senzori
Componenta:
- 4 x Placa procesare/dezvoltare Gemalto;
- 4 x Weather shield (SHL-56);
- 4 x Senzor apasare 1.27 cm brick (SEN-FOR-10);
- 4 x Set cabluri pentru conexiune Gemalto (ACS-CAB-10);
- 4 x kit conectori Arduino R3 (ACS-CNT-14).
- Informatii tehnice despre sistemul instalat si configurat la sediul UPB
Statia de baza telemetrica
Consta in concentratorul de date (gateway) Adcon Telemetry A850, impreuna cu modemul radio UHF de tipul A440 si cablul de interconectare de 30 m intre cele doua unitati mentionate.
Concentratorul de date A850 permite colectarea in timp real a datelor trimise de nodurile telemetrice, ca si configurarea completa a nodurilor si a retelei dintre noduri. Este montat intr-o carcasa metalica solida si asigura comanda si controlul asupra retelei de noduri.
A850 poate controla retele cu pana la 5, pana la 100, pana la 250, pana la 500 sau pana la 1.000 de noduri. Conform cerintei din caietul de sarcini, va fi livrata cu pana la 100 noduri, upgradabila ulterior pentru pana la 250 noduri, daca acest lucru va fi necesar.
A850 este in masura sa comunice cu nodurile telemetrice prin GSM-GPRS si prin radio in banda UHF de 430-440 MHz, pe frecventa rezervata gratuit pentru aplicatiile de telemetrie pe tot teritoriul tarii. Comunicatia cu serverul se realizeaza prin internet.
Dispune de 5 porturi de comunicatie, la care se adauga cel de consola.
A850 poate fi alimentat de la reteaua comerciala cu tensiuni cuprinse intre 90 si 240 V AC și este prevazut cu baterii interne de 4.500 mAh, cu care poate traversa perioade de cădere a rețelei comerciale de ordinul a 4-5 ore.
Server cu software dedicat pentru prelucrarea datelor si afisarea pe internet.
Componenta:
- 1 x Server HPML 310 Proliant: Intel Xeon procesor E3, 16GB DDR3 RAM, placa video integrata; unitate stocare: 2TB;
- 1 x Monitor: LED diagonala 24” Full HD;
- 1 x Tastatura USB;
- 1 x Mouse Optic USB.
Software dedicat pentru monitorizarea retelei, compatibil cu statia telemetrica
Se ofera pachetul de software Adcon addVANTAGE Pro 6.4 pentru server.
AddVANTANTAGE Pro 6.4 asigura atat afisarea datelor primare primite prin reteaua de senzori, inclusiv prin internet, cat si prelucrarea si analiza acestor date conform necesitatilor aplicatiei, prin proceduri customizabile.
Rezultatul prelucrarii si analizei poate fi oferit sub forma de grafice, sub forma de tabele sau ca reprezentare a aparatului de masura specific fiecarui parametru masurat in parte.
Atat datele primare cat si rezultatele prelucrarii datelor sunt puse la dispozitia utilizatorilor pe internet. Pentru permiterea accesului la date, utilizatorii trebuie sa se autentifice prin nume si parola, iar drepturile utilizatorilor sunt asigurate conform unei ierarhii cu 3 niveluri.
Se pot defini alarme si evenimente, in urma carora serverul addVANTAGE trimite e-mailuri catre o lista prestabilita de adrese.
Nod telemetric
Toate functiunile de nod telemetric vor fi indeplinite de Unitatea distanta de telemetrie (Remote Telemetry Unit = RTU) Adcon A753 addWAVE UHF.
RTU Adcon A753 UHF va comunica cu statia de baza telemetrica si/sau cu celelalte noduri telemetrice prin radio in banda UHF, la o frecventa situata in apropiere de 433 MHz, rezervata gratuit pe tot teritoriul national pentru aplicatii de telemetrie. Puterea de 500 mW la emisie si sensibilitatea de – 120 dBm la receptie asigura comunicatia fara probleme pe distante de ordinul kilometrilor si care pot ajunge si la ordinul a 30 – 50 km pe traseele pe care emitatorul si receptorul se gasesc pe aceeasi line-of-sight.
Carcasa din aluminiu turnat a RTU A753 si conectorii Binder de inalta calitate asigura functionarea unitatii in conditii meteo de exterior in tot timpul anului, fara a fi necesar nici un fel de alt cofret de protectie.
Configurarea timpului de esantionare, a momentului de citire si a celorlalti parametri care guverneaza functionarea RTU se face in statia telemetrica de baza A850, ceea ce elimina necesitatea oricarei deplasari in teren in vederea efectuarii operatiilor amintite. Iar configurarea in A850 se face, de asemenea, de la distanta, de catre utilizatorul caruia i se confera drepturi de administrator.
Nodul telemetric Adcon A753 este integral compatibil cu statia telemetrica de baza Adcon A850 si este alimentat din bateria aflata in interiorul carcasei si reincarcata zilnic de catre panoul solar adiacent nodului. Sistemul panou-baterie este astfel dimensionat incat sa permita trecerea fara probleme peste perioade de nor intens de cel putin 7 zile.
Include software de monitorizare aflat in continua cooperare cu cel al statiei de baza.
Caracteristici principale ale placii de procesare/dezvoltare de tip Gemalto
The Cinterion® Concept Board is a development tool engineered by Gemalto which enables programmers worldwide to quickly build M2M and Internet of Things (IoT) prototypes.
Thanks to its Shield Interface (following Arduino), little to no hardware expertise is needed to connect all kinds of sensors and actuators. Wireless connectivity is provided by the Cinterion® EHS6 module and the on-board penta-band antenna.
Applications are written in Java using widely spread tools such as Eclipse and NetBeans.

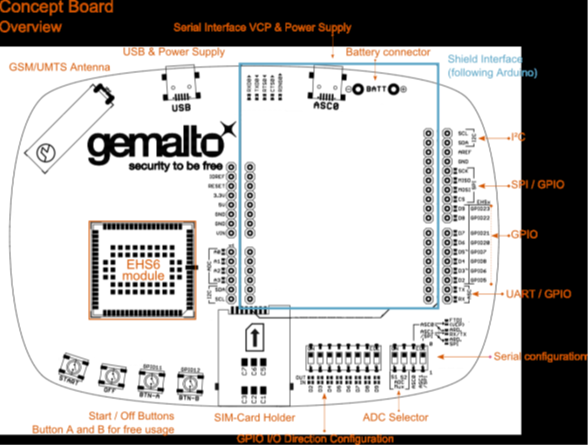

Figure 1: Concept Board feature overview
